Creando un tablero auto enfocado de tiempo real

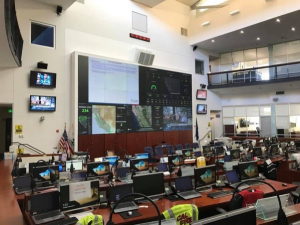

Operations Dashboard for ArcGIS te permite utilizar una variedad de elementos visuales para ver el estado de personas, servicios, activos y eventos en tiempo real. Un tablero es con frecuencia una parte fundamental de un centro de operaciones, mostrado de manera prominente para mantener a la gente informada, y para permitir una toma de decisiones con sólo un vistazo. El siguiente es un ejemplo de ello en la Oficina de Servicios de Emergencia del Gobernador de California.

En los casos en que un tablero está mostrándose, puede ser útil tenerlo enfocado automáticamente en los detalles del último evento o en un activo de interés (como un vehículo) sin interacción humana. Este artículo otorga algunas técnicas para configurar elementos visuales y selectores para hacer precisamente eso en el caso de eventos.

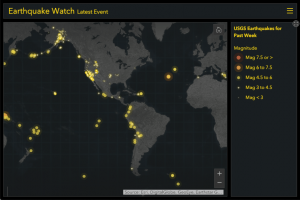

Vamos a crear un tablero auto enfocado usando recientes datos de terremotos de la USGS, disponibles en el Atlas Vivo del Mundo ArcGIS.

Muestra atributos del último evento

Un tablero está compuesto de un despliegue de elementos. Varios elementos están “basados en entidades”, es decir, muestran atributos de entidades, en lugar de estadísticas en una colección de entidades. El elemento Detalles es un ejemplo de ello.

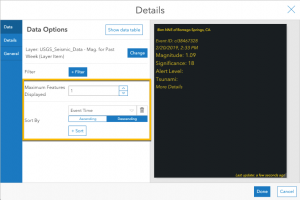

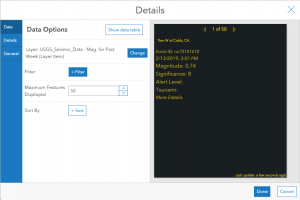

Por defecto, muestra los atributos de más de 50 entidades. Al utilizar las flechas de arriba, un usuario puede navegar para ver cada entidad. Para el tablero de terremotos, mostremos el último evento telúrico (una entidad). Aplica un orden basado en la hora del evento en orden descendente. Esto asegura que el evento más reciente aparecerá primero (arriba). Cambia Maximum Features Displayed a 1, puesto que sólo el último evento es relevante para este tablero.

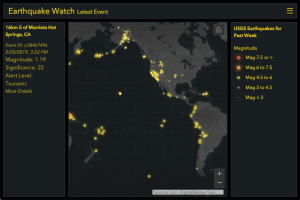

Este elemento Detalles muestra la ubicación del evento, junto con información de atributo (definida en la ventana emergente de la capa) para el último evento. Presiona Done para añadirla al tablero.

En el mapa web, un intervalo de actualización de 1 minuto fue definido en la capa de terremotos. Como resultado, este elemento revisará una vez por minuto si ha habido nuevos terremotos. Cuando hay un nuevo evento, su información será mostrada.

Usa un indicador para mostrar la magnitud y la hora del evento

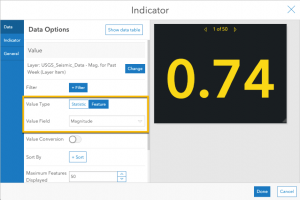

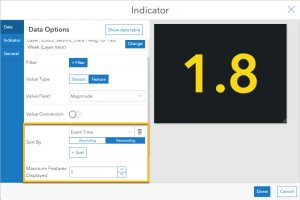

Un elemento Indicador puede usarse para mostrar los atributos numéricos de entidades individuales, o puede usarse para mostrar un resumen estadístico. Para este tablero, vamos a crear uno para mostrar prominentemente la magnitud y hora del último evento telúrico. Para Value Type, escoge “Feature”. Para Value Field, escoge “Magnitude”.


Igual que con el elemento Detalles, ordenemos por hora del evento en orden descendente, y cambiemos Maximum Features Displayed a 1. Esto asegura que los atributos para el último terremoto se muestren siempre.

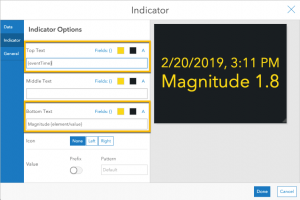

En la pestaña Indicator, añade un texto descriptivo, tal como “Magnitude”, y muestra el campo de hora del evento.


Presiona Done para añadir el indicador al tablero.

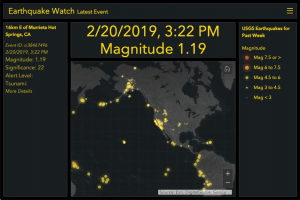

El indicador muestra prominentemente información esencial de magnitud y hora para el último terremoto, con texto grande y legible. También revisará si hay nuevos eventos una vez por minuto.

Acercamiento automático al último terremoto en el mapa

El mapa en este tablero es efectivo para mostrar ubicaciones de reciente actividad sísmica. Sin embargo, la meta de este tablero es enfocarse en el evento más reciente. Configuremos el tablero para que haga un acercamiento automático al más reciente terremoto y muestre claramente el epicentro.

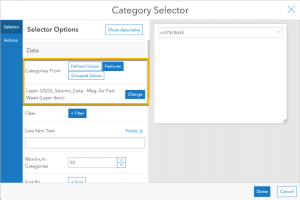

Añade un Selector de Categorías al Encabezado. Escoge “Categories from Features” y selecciona la capa de terremotos.


Ordena el campo Event Time en orden descendente para mostrar el último evento como primera opción. Pon Maximum Categories igual a 1, para que sólo un evento (el más reciente) aparezca en el selector y siempre sea seleccionado.

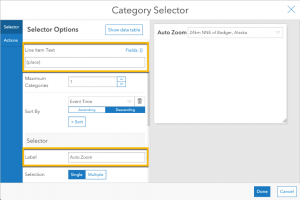

Para Line Item Text, usa un campo de identificación, como {place}. Esto proporciona información acerca de la entidad seleccionada. Dale al selector una etiqueta, como “Auto Zoom” (añadiremos una acción de acercamiento más adelante).

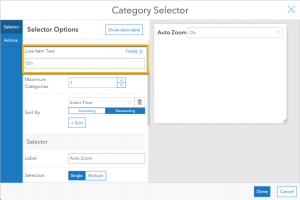

Si quieres simplemente un desplazamiento sin identificar la entidad, puedes ingresar “On” como Line Item Text. Esto mantendrá seleccionado el evento más reciente, aunque el texto siempre diga “On”.

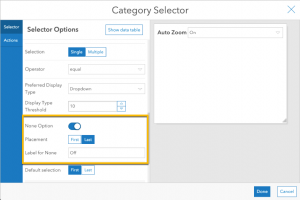

Habilita la opción None, para que puedas deseleccionar el último evento. Esto le da al usuario la opción de apagar la autoselección (la cual impulsa la acción de acercamiento) cuando desee. Que el Placement sea “Last”, para que sea la opción secundaria. Dale como etiqueta “Off”.

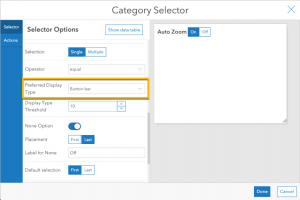

Que el Preferred Display Type sea “Button Bar”, para facilitar el desplazamiento con un único click.

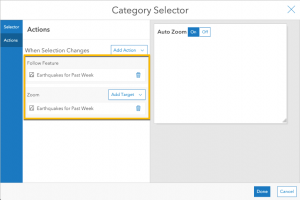

Configura la pestaña Actions. Añade una acción “Zoom” y marca el mapa. Aunque los epicentros de los terremotos no se mueven, podemos añadir una acción “Follow Feature” para añadir una animación pulsante sobre la ubicación.

Nota: Para añadir una acción “Follow Feature”, la capa fuente debe tener definido un intervalo de actualización.


Presiona Done para añadirlo al tablero.

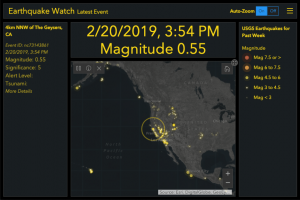

Cuando carga el tablero, el selector de categoría mantendrá seleccionado el terremoto más reciente, lo cual a la vez mantiene el acercamiento del mapa en ese evento, junto con una animación pulsante. Para detener esto, el usuario puede hacer click a Off y en la X en la herramienta de seguimiento (parte superior izquierda del mapa).

Nota: Para controlar la escala del acercamiento (es decir, el nivel de detalle), configura el elemento del mapa y actualiza la propiedad Point Zoom Scale. En este tablero, usé 50,000,000. Asegúrate de ingresar el número sin comas.

Resumen

Los tableros pueden usarse para muchos propósitos diferentes, y por ende tienen muchas opciones de configuración. Este artículo cubrió unas cuantas técnicas para crear elementos y selectores a ser usados en tipos operacionales de tableros, para enfocarse en el evento más reciente sin interacción humana.

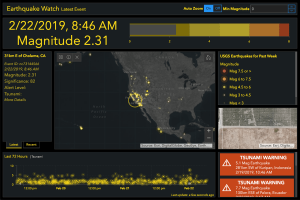

El siguiente tablero incluye varios elementos adicionales que pueden ser útiles: un gráfico serial con guías coloreadas, un gráfico serial con las magnitudes de eventos recientes, un mapa complementario para mostrar imágenes satelitales, una lista que muestra advertencias de tsunami, y un selector numérico para limitar la magnitud mínima de terremotos mostrados. Puedes hacer una copia y ver las configuraciones (ingresar con tu cuenta).

David Nyenhuis

Esri Inc.
