Los GIS transforman el gestor de modelos de red de Ameren para la transmisión eléctrica

Con sede en St. Louis, Missouri, EEUU, Ameren proporciona servicios de electricidad y gas a clientes en Illinois y Missouri. La compañía gestiona 7500 millas de circuitos de transmisión. La implementación de la gestión de redes de Esri en ArcGIS Pro fue su primer paso hacia la creación de un «Gestor de Modelos de Red» para la transmisión eléctrica. La iniciativa incluyó la creación de un modelo de datos de ArcGIS Utility Network para la transmisión eléctrica, la migración de los datos existentes, la configuración del nuevo modelo de datos y su integración con los sistemas existentes, incluidos IBM Maximo y Oracle Primavera Project Management (OPPM).

El flujo de trabajo anterior de Ameren incluía la introducción manual de datos en múltiples sistemas. Mediante un enfoque colaborativo para la mejora de datos y procesos, esta primera fase contribuyó a garantizar una alta calidad de los datos en cuanto a topología, relaciones y validaciones, y sentó las bases para una nueva funcionalidad del sistema de información geográfica (GIS) que permite la gestión moderna de la red eléctrica.

El sistema GIS heredado de transmisión eléctrica de Ameren se basaba en un modelo de datos obsoleto y carecía de la conectividad necesaria para una gestión de red más moderna. Los editores GIS tenían dificultades para verificar la topología y requerían validaciones para garantizar la calidad de los datos. Los gestores de red de Ameren buscaban eliminar los modelos de red aislados y crear un único Gestor de Modelos de Red para la transmisión eléctrica.

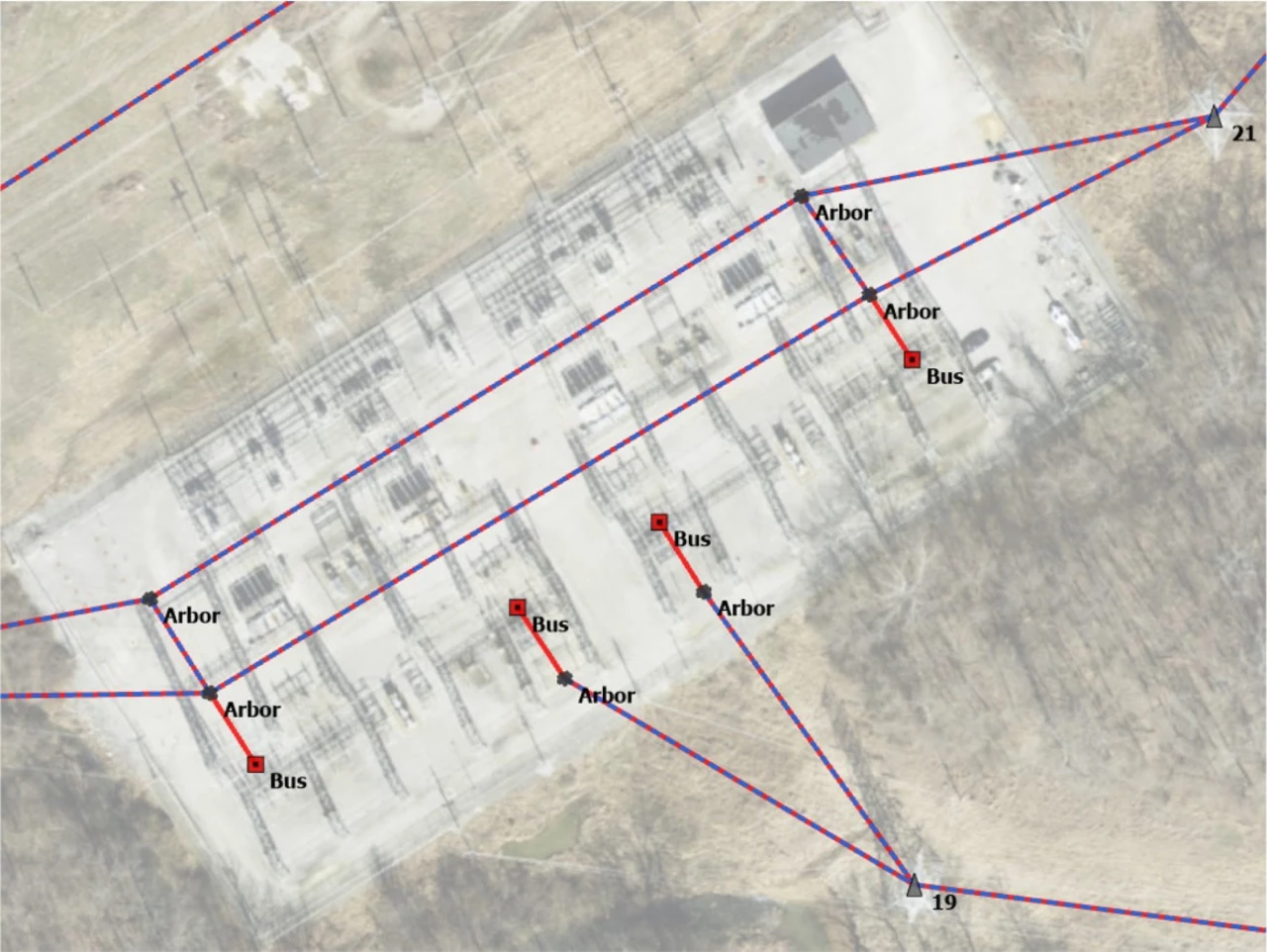

Modelo de datos no conectado en red (puntos y líneas); conductores y blindajes apilados; estructura de subestación sin equipos.

El personal de Ameren realizó una investigación exhaustiva para comprender los objetivos comerciales de datos de la compañía eléctrica, preparándose así para la gestión de red de Esri. Los empleados de la compañía también deseaban participar activamente en la implementación. La investigación reveló que los modelos de datos de Utility Network para la transmisión eléctrica eran limitados y que la mayoría estaban orientados a la distribución. Esto se debía principalmente a la escasez de implementaciones previas de gestión de redes de transmisión eléctrica en el sector. Con pocos ejemplos disponibles, el personal de Ameren tendría que trabajar para adaptar correctamente los datos de la compañía al nuevo modelo. Este incorporaba consideraciones de datos específicas para elementos como amortiguadores, crucetas y otros activos aéreos.

Los empleados de Ameren colaboraron con UDC, socio de Esri, para apoyar la creación del nuevo modelo de Utility Network mediante la migración de gestión de redes líder en el sector proporcionada por UDC. La colaboración comenzó con un análisis exhaustivo del equipo de Ameren para comprender los datos de origen y el sistema, y ​​continuó con la adaptación del esquema a una plantilla de Utility Network. Las reglas de subred y las configuraciones de rastreo se establecieron mediante un proceso iterativo que utilizó automatización y un conjunto de herramientas personalizado proporcionado por UDC. Paralelamente, el equipo GIS de Ameren solucionó cualquier problema de datos detectado durante el proceso y antes de la siguiente iteración.

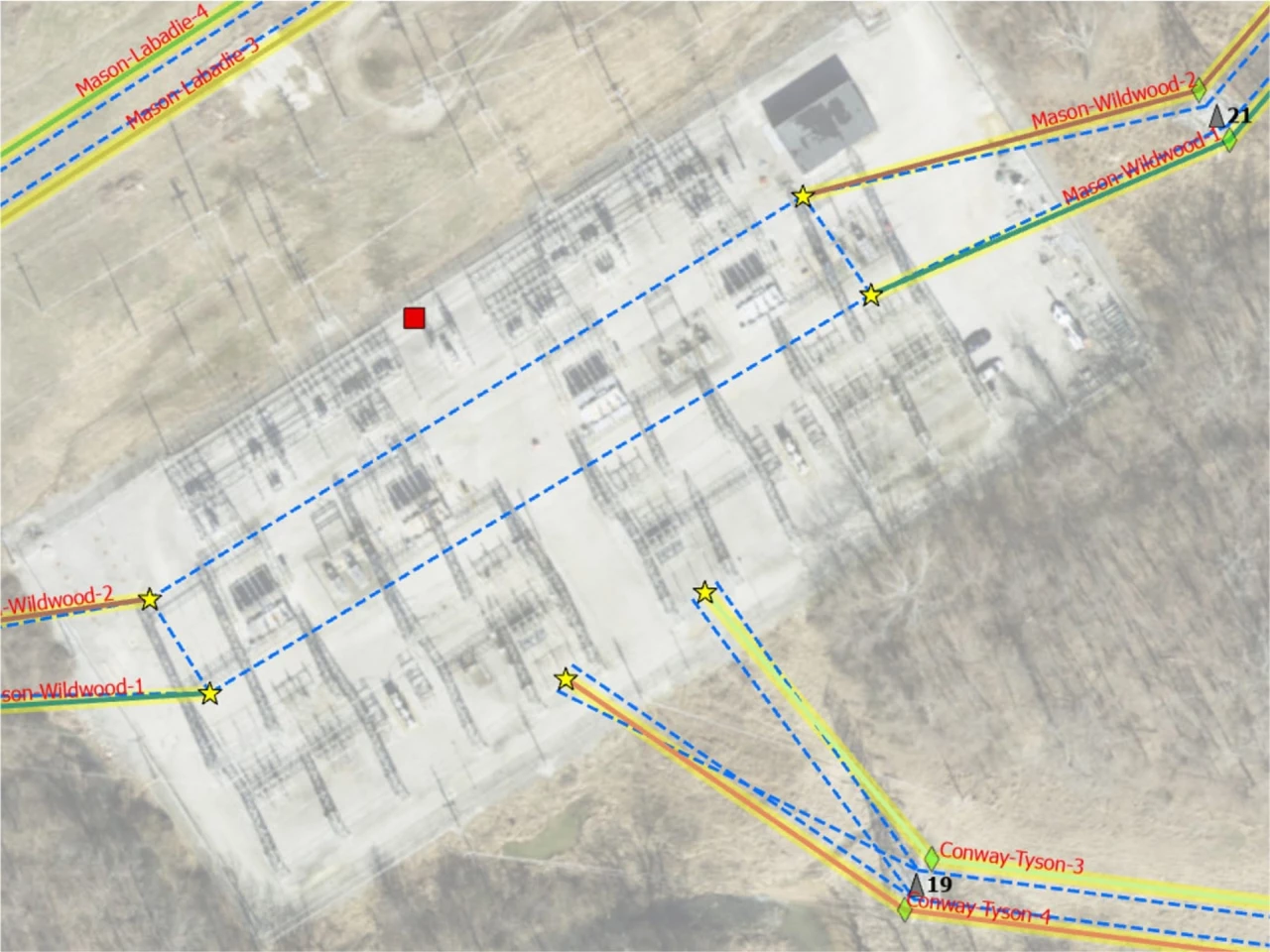

Modelo de datos de Utility Network; conductores de compensación con conectividad; controladores de dispositivos eléctricos en estaciones; seguimiento de subredes a través de estaciones; y muchas más funcionalidades en segundo plano.

Los miembros del equipo de UDC pudieron utilizar los datos estructurados de Ameren para configurar los controladores de subred y emplearon asociaciones entre nodos para facilitar la conectividad en el rastreo de la red. El personal de Esri también colaboró ​​estrechamente con el equipo de migración para abordar las particularidades de los datos de Ameren relacionadas con elementos no espaciales, como amortiguadores y empalmes, incorporando rápidamente los elementos necesarios a las nuevas versiones.
