Resalte patrones en sus datos usando efectos específicos de entidades

El uso los efectos específicos de entidades es una mejora en el nuevo Map Viewer en ArcGIS Online. Este ofrece nuevas formas de dar vida a sus datos GIS en un mapa. Con solo unos pocos clics, puede enfatizar una parte particular de sus datos y traerla visualmente al frente del mapa.

La capacidad de efectos específicos de entidades actúa como un filtro en sus datos. De este modo, en lugar de eliminar las otras entidades del mapa, las hace parecer más sutiles o tenues. Esto es beneficioso porque, si bien aún puede ver las otras entidades en el mapa para tener contexto, ya no distraen al lector. Con estos efectos pre-configurados, la audiencia de su mapa puede ver rápida y fácilmente las partes más importantes de sus datos.

Por ejemplo, si está utilizando una capa que contiene todos los distritos censales de EE. UU. dentro de su estado, pero sólo está interesado en concentrarse en los distritos dentro de su condado (el condado de Los Ángeles en el ejemplo a continuación), puede resaltar esas entidades usando efectos específicos de entidades.

Mapa de los distritos censales de EE. UU - el uso de los efectos específicos de entidades

Todavía puede ver las áreas que rodean el condado de Los Ángeles, pero ¿observa cómo el mapa ahora se enfoca en los datos dentro del condado? Los efectos específicos de entidades suavizan las entidades que no son importantes. Asimismo, utilizan técnicas como la transparencia y el desenfoque para que se vuelvan menos prominentes en el mapa. Esta es una forma valiosa de contar narraciones más claras sobre las entidades de su mapa que son importantes para el propósito y la audiencia de su mapa.

Usando los efectos específicos de entidades

En Map Viewer, puede establecer valores manualmente o usar un histograma para filtrar las entidades para aplicar el efecto. GIF de Mark Harrower/Esri.

Fortalezca sus narrativas – Uso de los efectos específicos de entidades

En el consejo que sigue, aprenderá a utilizar la capacidad de los efectos específicos de entidades. La finalidad es poder enfatizar una parte específica de un conjunto de datos, y así llamar la atención sobre un patrón importante.

Paso 1

Abra este mapa web del área metropolitana de Chicago, que contiene una capa de ArcGIS Living Atlas of the World que muestra los valores de ingreso familiar promedio de la Oficina de Censos de EE. UU. para todas las secciones censales de EE. UU. Los datos del censo en este mapa provienen de la Encuesta sobre la comunidad estadounidense (ACS), y el mapa utiliza el mapa base de geografía humana, que es ideal para mapear datos temáticos como la demografía dentro de polígonos de distrito.

mapa web del área metropolitana de Chicago - el uso de los efectos específicos de entidades

El mapa muestra el ingreso familiar promedio anual.

La rampa de color de este mapa diverge de un valor amarillento en el medio a verde y rosa. El verde representa áreas con ingresos superiores al promedio, mientras que el rosa oscuro representa áreas con ingresos inferiores al promedio. La rampa de color brinda a los lectores la capacidad de ver qué áreas están por encima o por debajo del ingreso nacional promedio de $ 62,800 de 2019, según las estimaciones de cinco años de la Encuesta sobre la comunidad estadounidense para 2015-2019.

Si bien este mapa es informativo y útil, es importante tener en cuenta a su audiencia al crear cualquier mapa. En el escenario de este consejo, el condado de Cook, Illinois, necesita una evaluación de los ingresos de las poblaciones en riesgo para que los funcionarios puedan distribuir los fondos dentro del condado. Para este escenario, los funcionarios del condado son la audiencia y necesitan una forma rápida de comprender qué áreas requieren financiamiento. Puede usar efectos específicos de entidades para enfatizar las áreas rosas (ingresos por debajo del promedio) dentro del condado y hacer que los valores verde oscuro (ingresos altos) sean más sutiles. Esta técnica atraerá la atención del lector de mapas hacia las áreas de ingresos más bajos para que puedan comprender los patrones espaciales más fácilmente.

Paso 2

Haga clic en Capas en la barra de herramientas Contenido (a la izquierda) y seleccione la capa llamada Variables de ingreso familiar promedio de ACS—Límites—Sector.

capas - el uso de los efectos específicos de entidades

Paso 3

Apunte a la barra de herramientas Configuración a la derecha y haga clic en Efectos.

Efectos - el uso de los efectos específicos de entidades

De forma predeterminada, las opciones de Efectos se aplican a toda la capa, pero desea aplicar efectos en un subconjunto de los datos. Haga clic en la Opción Específica de la Entidad para habilitar esta capacidad.

Opción Específica de la Entidad - el uso de los efectos específicos de entidades

Una vez que seleccione los efectos específicos de entidad, aparecerán recomendaciones en función de si el mapa base es claro u oscuro, y una se seleccionará automáticamente. En este escenario, la opción Sombra paralela + gris se elige de forma predeterminada ya que nuestro mapa tiene un mapa base claro. Las opciones preconfiguradas le permiten elegir rápidamente los efectos adecuados según el estilo del mapa.

Sombra paralela + gris

Paso 4

Establezca una expresión para elegir qué partes de los datos desea que estén al frente de su mapa. De forma predeterminada, utilizará el atributo que se está asignando, por lo que, en este caso, solo necesita cambiar la expresión ligeramente. El promedio estadístico (barra x) de los datos se resalta en el histograma como referencia. Desea resaltar las áreas con un ingreso familiar promedio anual por debajo de $62,800; por lo tanto, ajuste la expresión a usar “es menor que”. A continuación, escriba «62800».

Nota: También puede deslizar la barra en el histograma al valor que necesita.

histograma

Observe cómo el mapa responde dinámicamente a cualquier cambio que realice dentro de la expresión.

Ahora, haga clic en las otras opciones, como Sombra paralela + Transparencia o Desenfoque silenciado, para ver cuál funciona mejor para el propósito de su mapa: enfatizar las áreas en necesidad.

El siguiente ejemplo muestra todas las opciones recomendadas para mapas base claros, ya que son adecuadas para su mapa.

Sombra paralela + Transparencia

Puede cambiar entre varias opciones.

Paso 5 – Cómo aplicar sombra paralela y desenfoque en el uso de los efectos específicos de entidades

Haga clic en la opción Sombra paralela + Desenfoque. Esto hará que los colores verde y amarillo sean visibles (pero tenues) para las entidades no resaltadas, de modo que el patrón general aún sea visible. Así se ayudará a brindar contexto sobre los otros distritos y sus niveles de ingresos.

Sombra paralela + Desenfoque

Paso 6 – Cómo aumentar el enfoque en el uso de los efectos específicos de entidades

Proporcione un mayor enfoque a su mapa agregando una expresión para reducir las entidades resaltadas a las que se encuentran dentro del condado de Cook, Illinois. Para hacer esto, haga clic en Agregar expresión.

Esta expresión utilizará la misma configuración que la expresión anterior que creó, por lo que deberá realizar algunos ajustes. Dentro de la expresión, haga clic en el campo existente Ingreso familiar medio en los últimos 12 meses (dólares ajustados por inflación al último año del rango de 5 años) para luego reemplazarlo con el campo Condado. Busque el campo Condado dentro de la lista de campos o escriba «condado» en el cuadro de búsqueda.

condado

Busque el condado de Cook o escriba «Condado de Cook» dentro de la lista de valores únicos. La expresión debería verse así:

Condado de Cook

Ahora, el mapa muestra las secciones del censo dentro del condado de Cook que tienen un ingreso medio por debajo del promedio nacional. Este mapa proporciona una vista enfocada del mapa original y le permite ver las áreas de necesidad con mayor claridad.

vista enfocada del mapa original

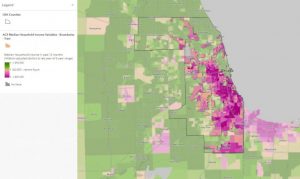

Opcionalmente, puede agregar el límite del condado de Cook para enfatizar aún más el área de interés. Los límites de los condados de EE. UU. están disponibles en ArcGIS Living Atlas, y el mapa final se vería así:

límites

Consejos para llevar

Con solo unos pocos clics, pudo enfatizar una parte importante de sus datos. Los efectos específicos de entidades facilitan la selección de una parte de sus datos y la elección rápida de un método para resaltar esas entidades. Las opciones de configuración listas para aplicar significan que está a solo unos clics de convertir un buen mapa en un mapa más sólido e informativo. Haga clic para ver el mapa web final.

mapa web final



Lisa Berry

Este artículo originalmente apareció en la edición global de ArcWatch

Marzo de 2022
